FA系列低压无功功率补偿装置 一、概述 FA系列低压无功功率补偿装置（以下简称装置）的选型可以根据您实际需要的容量和要求，在下面型号解释里面选定自己需要的产品；或者填写用户负荷资料表由本公司技术人员为您选型。 二、技术参数 项 目 参数及说明 使用条件 运行条件 1.额定电压：220/380V 2.工作频率：50Hz 3.电压正弦波总畸变率不大于5％ 环境条件 1.海拔高度：小于2500m 2.环境温度：户内，－30℃～＋55℃ 3.相对湿度：5%～95％，无凝露 4.地震强度：＜ 8级

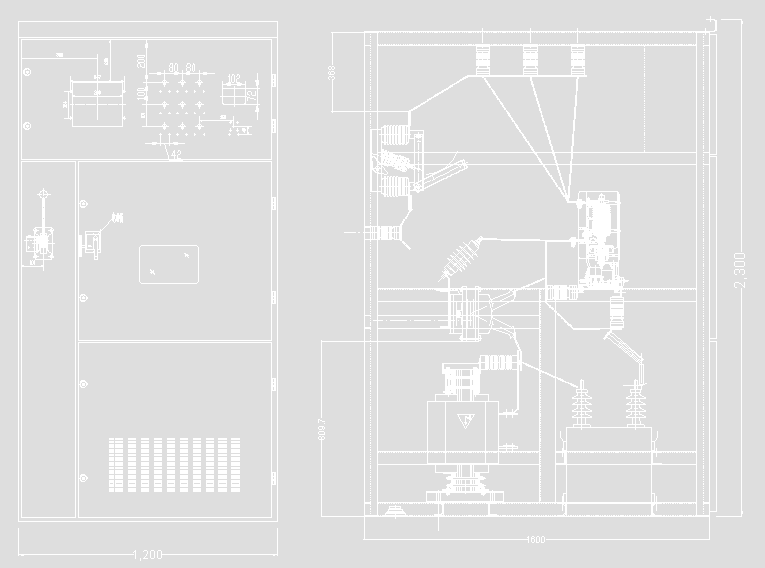

TBB系列自动投切无功补偿装置 一、概述 6～10kV多组自动投切无功补偿装置是在常规高压并联电容器成套装置的基础上加上了电容器投切专用的真空断路器及自动投切控制，以实现电容器的分组（2～4组）自动投切，达到有载调容的目的。 该装置一般由电容器开关出线柜通过电缆接入。 二、用途 该装置主要用于工频10kV（6kV）电力系统，通过对10kV（6kV）母线上的电容器组的自动投切来实现对变电站电压和无功的综合控制。提高系统功率因数，降低变压器及线路的损耗，提高供电电压质量。 该装置是面对企业用户精心设计的，可广泛应用于化工、石油、冶金、煤碳系统，负责产品现场安

技术数据 APF 三相三线 三相四线 额定补偿电流 50A-600A 50A-600A 电源输入 工作电压（V） 400V（-20% ~ +15%） 690V（-20% ~ +15%） 400V（-20% ~ +15%） 工作频率（Hz） 50/60 50/60 性能指标 滤波能力 THDi<3%(额定) THDi<3%(额定) 滤波范围 2~50次谐波，消除全部指定谐波 2~50次谐波，消除全部指定谐波 单次谐波补偿率调
